SLQ型雙筒網式過濾器(0.6MPa)JB2302-78

一、使用條件

本產品適用于公稱壓力為0.6MPa的稀油潤滑系統中，具有清除潤滑油中雜質使供給潤滑點的油達到潔凈的功能，小型的為整體式，較大的為組合式，分別由二組過濾筒和一個三位六通換向閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到循環潤滑系統不間斷工作的目的。

二、技術參數

型 號 公稱 通徑 DN mm 公稱 壓力 MPa 過濾 面積 m2 運 動 粘 度 cSt 重量 kg 28 46 67 89 326 過 濾 精 度 mm 0.08 0.12 0.08 0.12 0.08 0.12 0.08 0.12 0.08 0.12 過 濾 精 度 mm SLQ-32 32 0.6 0.082 130 310 120 212 63 161 28.5 68.7 18.7 48.8 81.7 SLQ-40 40 0.21 330 790 305 540 160 384 72.3 175 48 125 115 SLQ-50 50 0.31 485 1160 447 793 250 565 106.5 256 69 160 203.8 SLQ-65 65 0.52 820 1960 760 1340 400 955 180 434 106 250 288 SLQ-80 80 0.833 1320 3100 1200 2150 630 1533 288 695 170 400 346 SLQ-100 100 1.31 1990 4750 1840 3230 1000 2310 436 1050 267 630 468 SLQ-125 125 2.20 3340 8000 3100 5420 1680 3890 730 1770 450 1000 1038.5 SLQ-150 150 3.30 5000 12000 4650 8130 2520 5840 1094 2660 679 1600 1185 條 件 粘 度 OE 4 6.3 9 12 44

三、外形結構

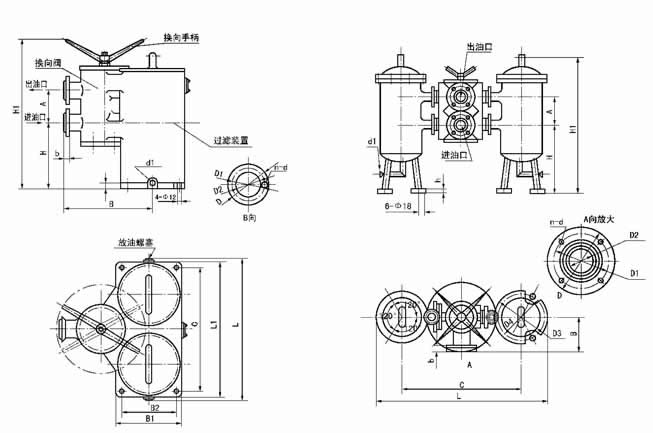

SLQ-32，SLQ-40雙筒網式過濾器（整體式） 　　DN≥50的SLQ型雙筒網式過濾器（組合式）

四、外形尺寸

型號 公稱通徑DN A B B1 B2 C d1 D3 D4 H SLQ-32 32 140 250 186 154 344 G3/8" - - 145 SLQ-40 40 165 265 222 184 410 - - 180 SLQ-50 50 190 165 - - 693 G1/2" 330 280 355 SLQ-65 65 200 170 - - 713 374 300 395 SLQ-80 80 220 202 - - 830 G3/4" 374 320 500 SLQ-100 100 250 202 - - 895 442 400 610 SLQ-125 125 260 240 - - 1200 G1" 755 600 640 SLQ-150 150 300 240 - - 1200 755 600 860

續上表

型號 H1 L L1 h 時出油口連接法蘭尺寸 D1 D2 b d n SLQ-32 440 397 386 20 135 100 78 18 18 4 SLQ-40 515 480 447 145 110 85 SLQ-50 800 1023 - 160 125 100 20 SLQ-65 860 1097 - 180 145 120 SLQ-80 990 1202 - 195 160 135 22 8 SLQ-100 1190 1337 - 215 180 155 SLQ-125 1270 1955 - 30 245 210 185 24 SLQ-150 1530 1955 - 280 240 210 23

五、型號標注說明

六、工作原理

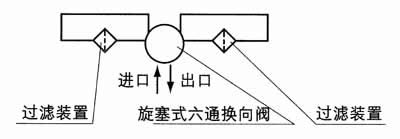

1、本型式過濾器由一六通換向閥及二組過濾裝置組成，置于油泵出口及冷卻器前端，正常工作時，一組過濾裝置啟用，另一組被換向閥封閉備用。 　　2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤6kgf/cm2可不停機換向。 　　3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。 　　4、系統圖

七、使用說明

1、當過濾器的進出口壓力差≥0.5kgf/cm2時，說明過濾裝置中的濾芯已被機械雜質阻塞，應及時清洗或更換濾芯，同時也應清洗筒體。 　　2、在正常工作時過濾器的進出口壓差應≤0.035MPa。 八、訂貨須知 　　訂貨時必須注明所需的過濾精度值，不注明的均按0.12mm供貨。
